常州閥門電動裝置說明書下載——上海湖泉閥門集團有限公司系列閥門電動裝置分戶外型(ZW型)和隔爆型(ZB型)兩種.適用閥簫做 直線運動的閥門,如閘閥、截止閥、節流向.隔膜閥等,其派生產品適用球閥、蝶 閥和風門等.用于閥門的開啟和關閉,是對...ZW、ZB型多回轉閥門電動裝置說明書下載,供參考。

1、多回轉電動執行器（轉角》360度）適用于閘閥、截止閥等。電動執行器輸出軸的轉動大于一周，即大于360度，一般需多圈才能實現閥門的啟閉過程控制。
2、部分回轉驅動裝置--驅動裝置向閥門傳遞轉矩時，輸出軸的旋轉圈數小于1圈。不要求一定能承受推力。 常用于球閥、蝶閥等。

根據閥門所需的扭力確定電動執行器的輸出扭力閥門啟閉所需的扭力決定著電動執行器選擇多大的輸出扭力，一般由使用者提出或閥門廠家自行選配，做為執行器廠家只對執行器的輸出扭力負責，閥門正常啟閉所需的扭力由閥門口徑大小、工作壓力等因素決定，但因閥門廠家加工精度、裝配工藝有所區別，所以不同廠家生產的同規格閥門所需扭力也有所區別，即使是同個閥門廠家生產的同規格閥門扭力也有所差別，當選型時執行器的扭力選擇太小就會造成無法正常啟閉閥門，因此電動執行器必需選擇一個合理的扭力范圍。

A：帶現場按鈕；F：帶4-20mA信號輸出；S：帶手動減速箱
輸出軸最大轉圈數：阿拉伯數字表示，無數字見表1輸出轉速：阿拉伯數字表示，單位r/min（轉/分）
連接型式：T表示推力型，I表示電站型，無代號為常規轉矩型
額定輸出轉矩：阿拉伯數字表示，單位kgf·m
Z：整體型；TZ：整體調節型
防護類型：W表示戶外型；B表示隔爆型
產品型式：多回轉電動裝置
型號示例： 1.DZW30I-18/50：多回轉電動裝置，輸出轉矩300N·m（30kgf·m），電站型接口，輸出轉速18r/min，最大轉圈數50，
2.DZBTZ45T-24B/S：多回轉電動裝置，輸出轉矩450N·m（45kgf·m），推力型接口，輸出轉速24 r/min，最大轉圈數120，整體調節隔爆型，帶手動減速箱。 3.DZZ120-24/240：多回轉電動裝置，輸出轉矩1200N·m (120kgf·m)，轉矩型接口，輸出轉速24 r/min，最大轉圈數240圈，整體型。

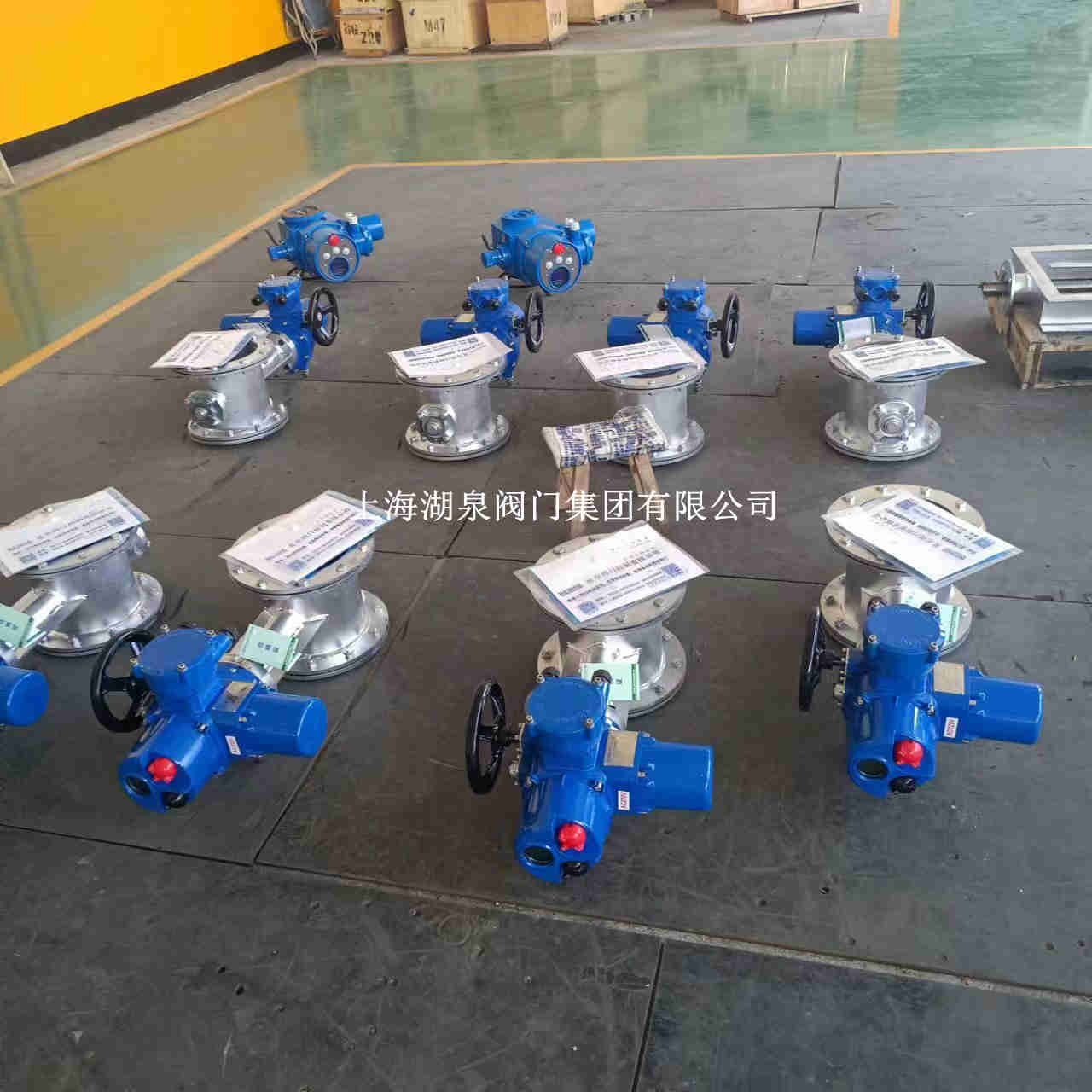

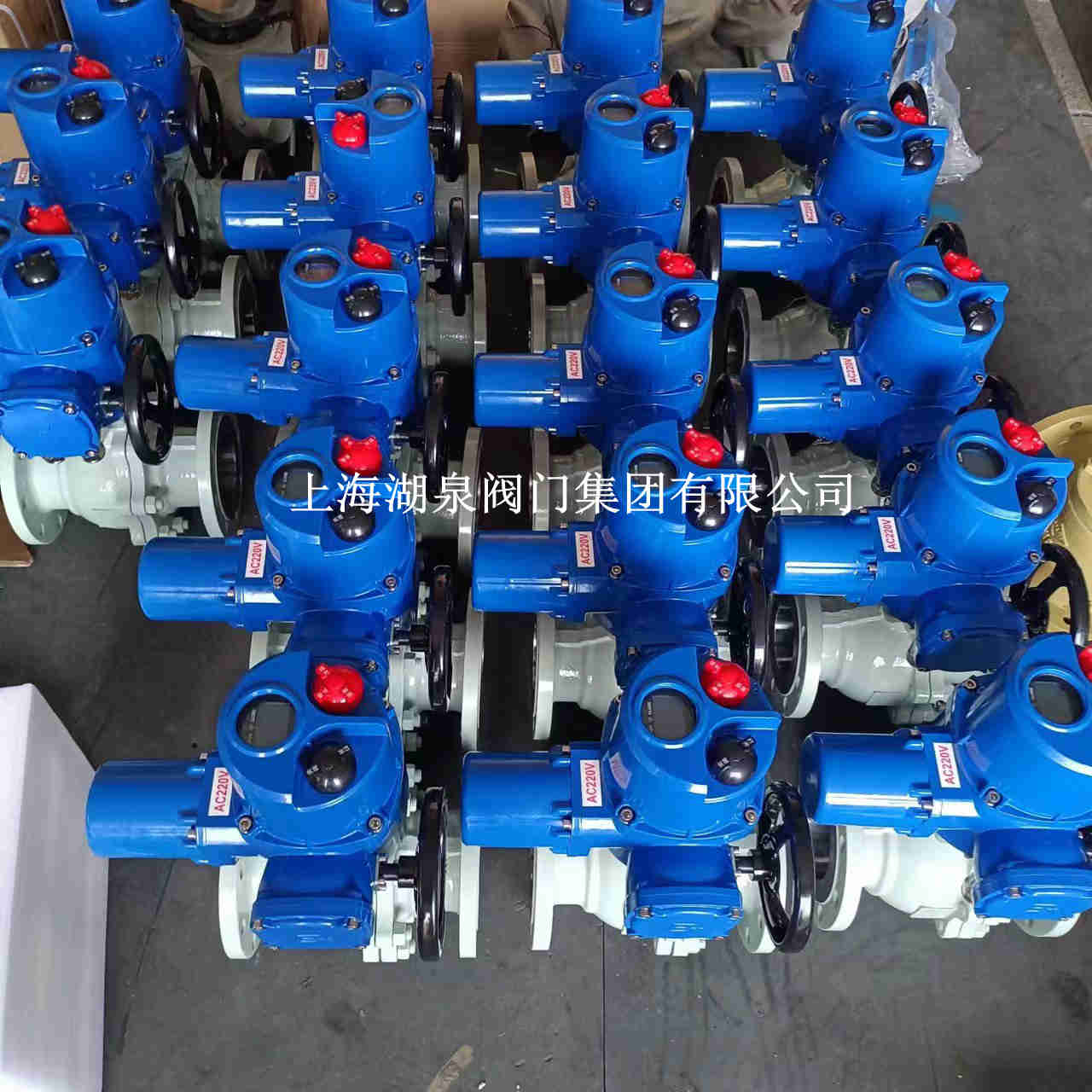

主要由電動執行器、閥門兩大主要部分組成。

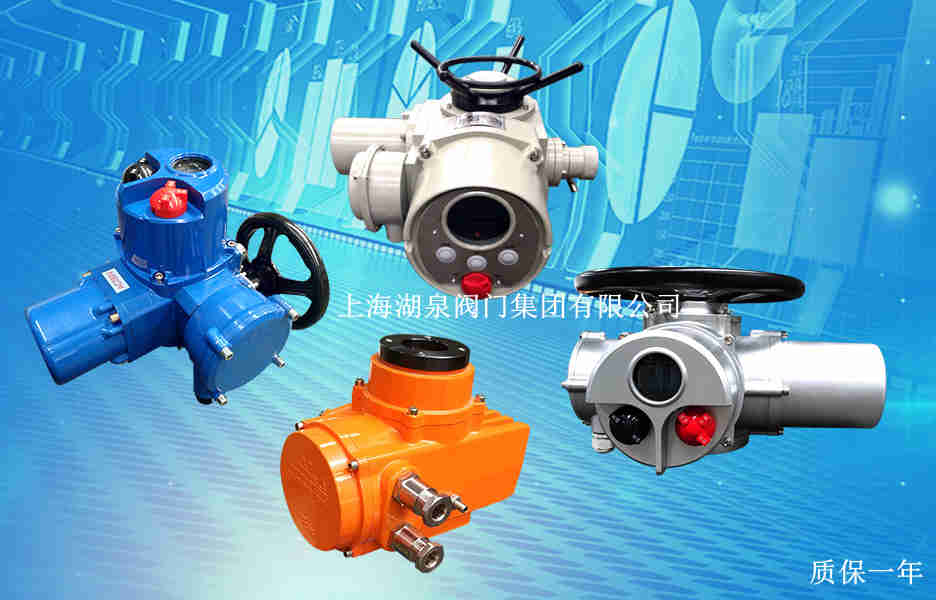

電動執行器分類
按運轉動方式分為：直行程、角行程兩種;按結構原理分為：多回轉型、AC可逆電機。

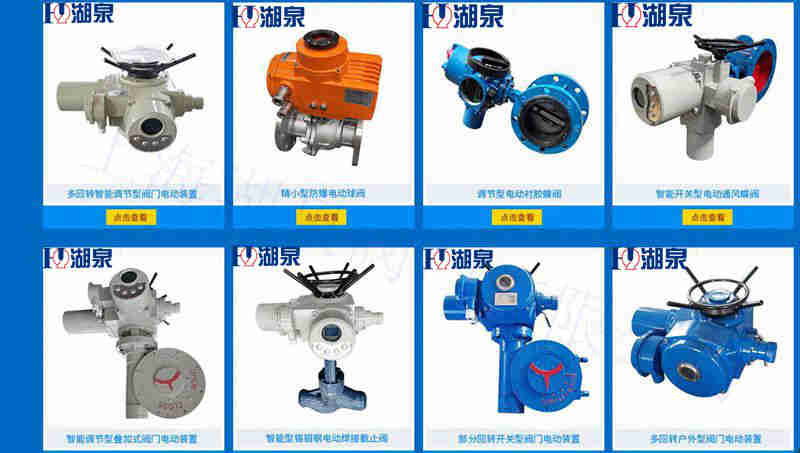

閥門電動裝置的閥體分類
按運動方式分為：直行程、角行程兩種;按閥體結構上分為：電動球閥、電動蝶閥、電動閘閥、電動截止閥等，但從適用性、穩定性、可靠性等綜合性價比來看，電動球閥、電動蝶閥在實際應用中更多。


電動執行器的控制形式
開關型 （開環控制）	開關型電動執行器普通完成對閥門的開或關控制，閥門要么處于全開位置，要么處于全關位置，此類閥門不需對介質流量停止準確控制。特別值得一提的是開關型電動執行器因構造方式的不同還可分為分體構造和一體化構造。選型時必需對此做出闡明，不然經常會發作在現場裝置時與控制系統抵觸等不匹配現像
	一、分體構造（通常稱為普通型）：控制單元與電動執行器別離，電動執行器不能單獨完成對閥門的控制，必需外加控制單元才干完成控制，普通外部采用控制器或控制柜方式停止配套。此構造的缺陷是不便于系統整體裝置，增加接線及裝置費用，且容易呈現毛病，當毛病發作時不便于診斷和維修，性價比不理想
	二、一體化構造（通常稱為整體型）：控制單元與電動執行器封裝成一體，無需外配控制單元即可理想就地操作，遠程只需輸出相關控制信息就可對其停止操作。此構造的優點是便當系統整體裝置，減少接線及裝置費用，容易診斷并掃除毛病。但傳統的一體化構造產品也有很多不完善的中央，所以產生了智能電動執行器
調理型 （閉環控制）	調理型電動執行器不只具有開關型一體化構造的功用，還能對閥門停止準確控制，調理介質流量
	一、控制信號類型（電流、電壓）。調理型電動執行器控制信號普通有電流信號（4~20mA、0~10mA）或電壓信號（0~5V、1~5V），選型時需明白其控制信號類型及參數
	二、工作方式（電開型、電關型）。調理型電動執行器工作方式普通為電開型（以4~20mA 的控制為例，電開型是指 4mA 信號對應的是閥關，20mA 對應的是閥開），另一種為電關型（以 4~20mA 的控制為例，電開型是指 4mA 信號對應的是閥開，20mA 對應的是閥關）
	三、失信號維護。失信號維護是指因線路等毛病形成控制信號喪失時，電動執行器將控制閥門啟閉到設定的維護值，常見的維護值為全開、全關、堅持原位三種狀況


閥門一般由執行機構和閥體二部分組成。
如果按其所配執行機構使用的動力，閥門可以分為手動、氣動、電動、液動四種，即以人力為動力源的手動閥，以壓縮空氣為動力源的氣動閥，以電為動力源的電動閥，以液體介質(如油等)壓力為動力的液動閥；另外，按其功能和特性分，還有開關閥、調節閥，電磁閥、電子式、智能式、現場總線型等。
如果按閥體的型式分，常用的有直通單座、直通雙座、角形、隔膜、小流量、三通、偏心旋轉、蝶形、套筒式、球形等10多種；按閥體的材質分，常用的有鑄鐵、鑄鋼、鍛鋼、不銹鋼、銅、塑料、陶瓷等。
