電動截止閥DN250的產品使用說明書

[ 2023-10-11 ]

電動截止閥DN250的產品使用說明書——DN250電動截止閥是一種用于控制流體的閥門，采用電動機驅動執行機構，通過開關控制電動機的轉動來實現閥門的開關動作。其關鍵零部件包括電機、執行器、閥盤等。該閥門以焊接方式連接在管...智能調節型電動截止閥簡介: J941H法蘭式截止閥的啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。閥桿的運動形式,有升降桿...產品等級:PN1.6~10MPa產品材料:WCB/304/316產品規格:DN50~300 選擇其它型號: 產品介紹電動截止閥主要用途法蘭連接的截止閥適用于公稱壓力PN1.6～16MPa,J941H、J941Y、J941W電動法蘭截止閥和法蘭閘閥是同屬一個類型的閥門,由電動執行機構或氣動執行機構和截止閥兩部分組成,區別在它的關閉件是個閥體,閥體繞閥體中心線作旋轉來達到開啟...

電動截止閥DN250的產品使用說明書主要零件材料及其適用范圍：

閥體	閥蓋	閥瓣	密封圈	閥桿	填料	適用介質	適用溫度(≤℃)
WCB		WCB D507M0	D577	2Crl3	柔性石墨	水、油品、蒸汽	425
ZGlCrl8Ni9Ti		0Crl8Ni9TiStellite12	Stellite6	lCrl8Ni9Ti	PTFE	硝酸類	200
ZGlCrl8Ni2M02Ti		CF8MStellite12	lCrl8Ni2M02Ti	lCrl8Ni2M02Ti	PTFE	磷酸類、堿類、混酸	200
ZG00Crl7Nil4M02		CF3MStellite12	Stel1ite6	316L	PTFE	磷酸類、尿素、甲銨液	200
ZGlCr5M0		ZGlCr5M0Stellite12	Stel1ite6	25Cr2M01VA	柔性石墨	水、油品、蒸汽	550

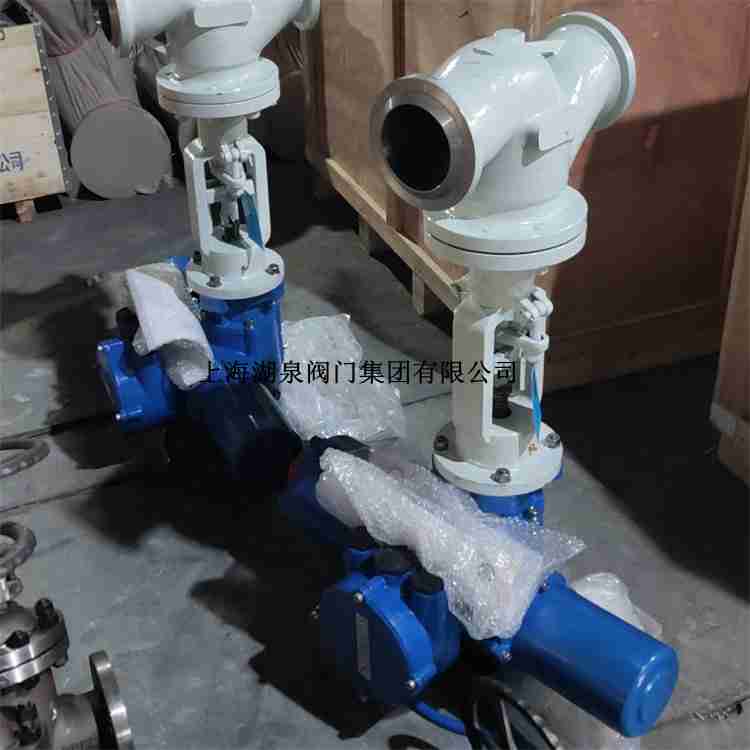

產品名稱:電動截止閥廠家 J941Y電動截止閥法蘭截止閥產品型號:J941H/Y/W 產品口徑:DN6~DN80mm 產品壓力:PN1.0-PN32MPa 產品材質:304SS,316L,316SS,合金鋼,碳鋼等，由電動執行機構和截止閥兩部分組成。啟閉件是塞形的閥瓣,密封面呈平面或錐面,閥瓣沿流體的中心線作直線運動。閥桿的運動形式,有升降桿式也有升降旋轉桿式。產品型號:GFJ941H-16C 公稱通徑:DN15~DN500 公稱壓力:PN1.6MPA~32MPA 適用溫度:-30℃~800℃ 主要材質:WCB、鉻鉬鋼、鉻鉬釩鋼、304、316不銹鋼等。

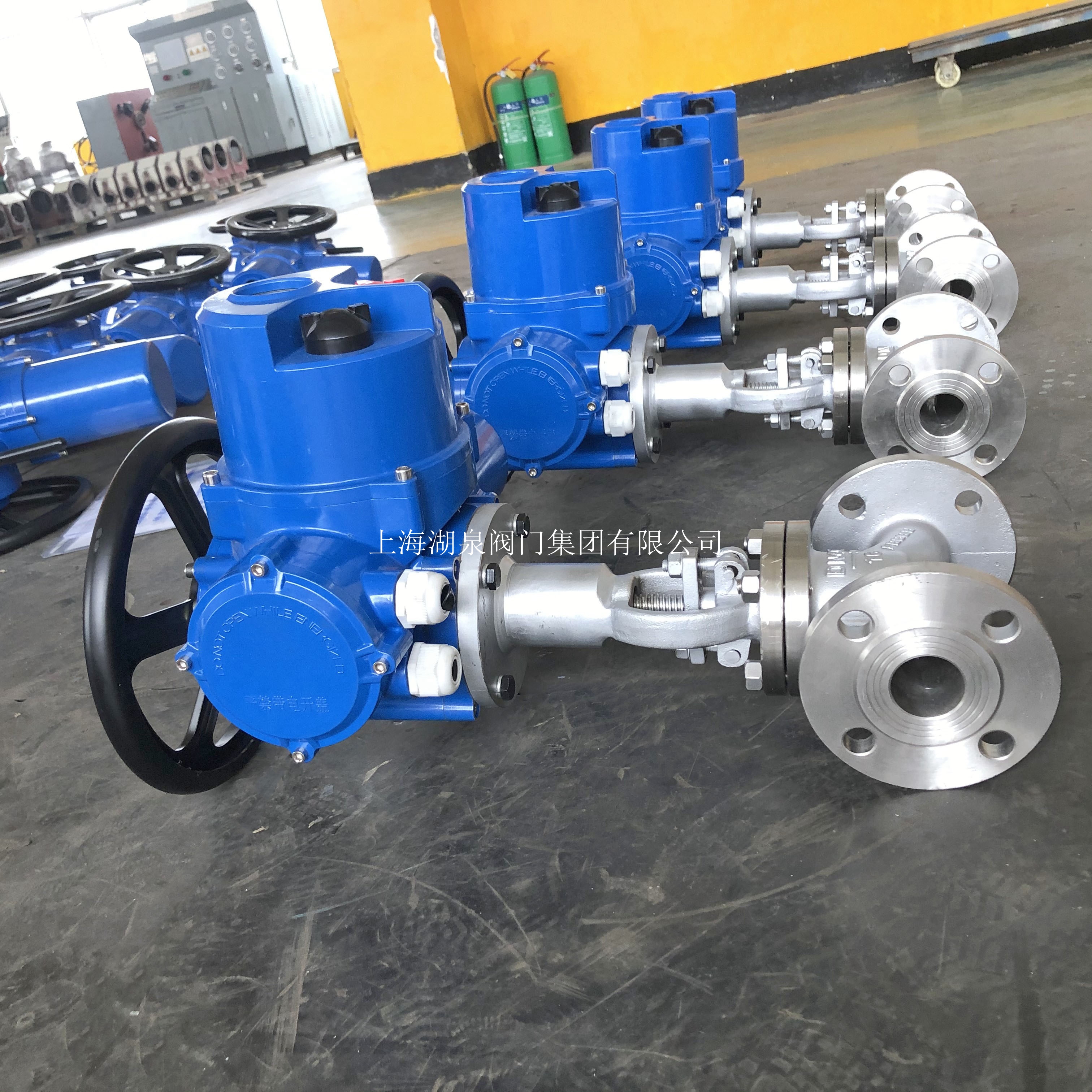

電動閥

1.6-4.0MPa主要外形連接尺寸及重量：

公稱壓力PN(MPa)	公稱通徑DN(mm)	標準值									參考值
公稱壓力PN(MPa)	公稱通徑DN(mm)	L	D	D1	n2	D6	b	f	f1	Z-φd	L1	H	重量
1．6	50	230	160	125	100		16	3		4-φ18	590	645	48
	65	290	180	145	120		18	3		4-φ18	590	690	60
	80	310	195	160	135		20	3		8-φ18	590	715	65
	100	350	215	180	155		20	3		8-φ18	590	770	71
	125	400	254	210	185		22	3		8-φ18	590	780	119
	150	480	280	240	210		24	3		8-φ23	590	810	210
	200	600	335	295	265		26	3		12-φ23	810	967	320
	250	622	405	355	320		30	3		12-φ25	810	1143	550
	300	698	460	410	375		30	4		12-φ25	830	1292	785
2.5	50	230	160	125	100		20	3		4-φ18	590	645	50
	65	290	180	145	120		22	3		8-φ18	590	690	65
	80	310	195	160	135		22	3		8-φ18	590	715	67
	100	350	230	190	160		24	3		8-φ23	590	770	73
	125	400	270	220	188		28	3		8-φ25	590	780	127
	150	480	300	250	218		30	3		8-φ25	810	810	215
	200	600	360	310	278		34	3		12-φ25	810	967	322
	250	622	425	370	332		36	3		12-φ30	830	1143	585
	300	698	485	430	390		40	4		16-φ30	830	1292	795
4．0	50	230	160	125	100	88	20	3	4	4-φ18	590	645	61
	65	290	180	145	120	110	22	3	4	8-φ18	590	690	75
	80	310	195	160	135	121	22	3	4	8-φ18	590	715	84
	100	350	230	190	160	150	24	3	4．5	8-φ23	590	770	101
	125	400	270	220	188	176	28	3	4．5	8-φ25	810	782	207
	150	480	300	250	218	204	30	3	4．5	8-φ25	810	875	226
	200	600	375	320	282	260	38	3	4．5	12-φ30	810	1160	399

6.4-16MPa主要外形連接尺寸及重量：

6．4	50	300	175	135	105	88	26	3	4	4-φ23	590	710	64
	65	340	200	160	130	110	28	3	4	8-φ23	590	750	77
	80	380	210	170	140	121	30	3	4	8-φ23	590	785	86
	100	430	250	200	168	150	32	3	4．5	8-φ25	810	837	171
	125	500	295	240	202	176	36	3	4．5	8-φ30	810	1031	243
	150	550	340	280	240	204	38	3	4．5	8-φ34	830	1066	296
	200	650	405	345	300	260	44	3	4．5	12-φ34	830	1213	420
10．0	50	300	195	145	112	88	28	3	4	4-φ25	590	714	81
	65	340	220	170	138	110	32	3	4	8-φ25	590	734	102
	80	380	230	180	148	121	34	3	4	8-φ30	810	847	175
	100	430	265	210	172	150	38	3	4．5	8-φ30	810	950	194
	125	500	310	250	210	176	42	3	4．5	8-φ34	830	1141	285
	150	550	350	290	250	204	46	3	4．5	12-φ34	830	1240	450
	200	650	430	360	312	260	54	3	4．5	12-φ4l	830	1425	850
16．0	50	300	215	165	132	88	36	3	4	8-φ25	590	562	92
	65	340	245	190	152	110	44	3	4	8-φ30	810	743	165
	80	380	260	205	168	121	46	3	4	8-φ30	830	820	216
	100	430	300	240	200	150	48	3	4．5	8-φ34	830	935	238

上海專業電動截止閥廠家,擁有多年生產經驗,始終專注于電站截止閥、電動法蘭截止閥、電動高壓截止閥等產品的研發創新,可滿足各種苛刻工況需求,全方面的解決各種管道問題!適用于公稱壓力PN1.6～16MPa,工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上,切斷或接通管路介質。電動法蘭截止閥產品特點。我公司專業生產球閥、閘閥、截止閥、止回閥、蝶閥、電動球閥、氣動球閥、氣動蝶閥、電動蝶閥、氣動截止閥、電動截止閥、氣動閘閥、電動閘閥、不銹鋼閥門、以及各種電動、氣動、手動閥門。
