法蘭式與對夾式DN80蝶閥型號結構尺寸及安裝技術規范
[ 2026-05-15 ]
根據當前公開資料，法蘭式與對夾式 DN80 蝶閥 的結構尺寸及安裝技術規范如下：
一、結構尺寸對比（DN80）
| 類型 | 結構長度 L (mm) | 法蘭外徑 D (mm) | 螺栓孔數/直徑 (φd×z) | 法蘭厚度 H (mm) | 安裝參考標準 |
|---|---|---|---|---|---|
| 法蘭式蝶閥 | 114 | 165 | 4–18 | 約18–20（估算） | GB/T 12221-2005 |
| 對夾式蝶閥 | 49 | 160（典型值，參考） | 8–18（常見配置） | 無獨立法蘭（靠管道法蘭夾緊） | GB/T 12221-2005 |
注：法蘭式蝶閥自帶法蘭，其結構長度指兩法蘭端面距離；對夾式蝶閥無自備法蘭，通過雙頭螺栓夾裝于兩管道法蘭之間。
二、典型型號示例
-

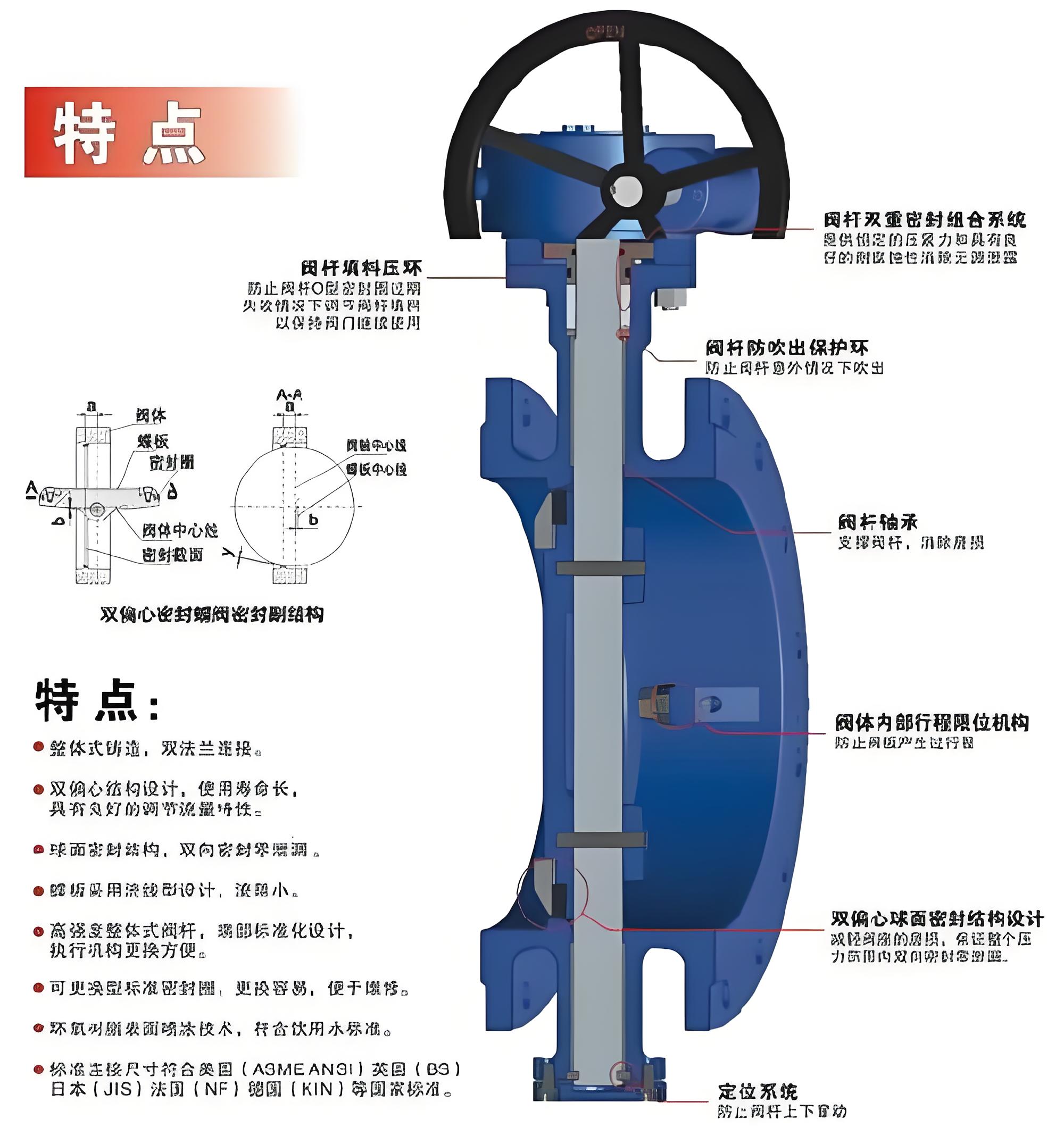

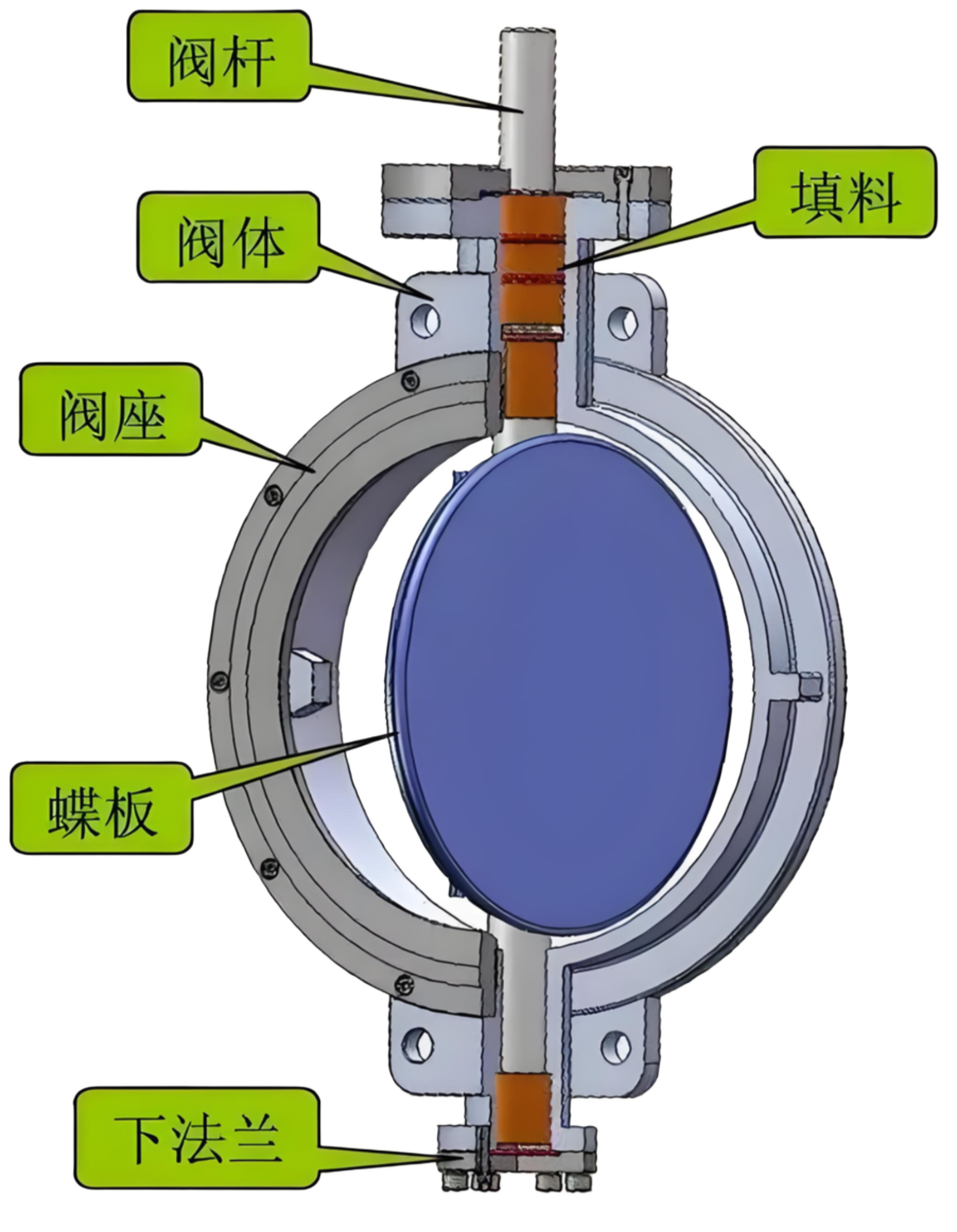

法蘭式蝶閥
- D41X-10Q（中線軟密封）
- D342X-16Q（雙偏心軟密封）
- D343H-10C（三偏心硬密封）
-

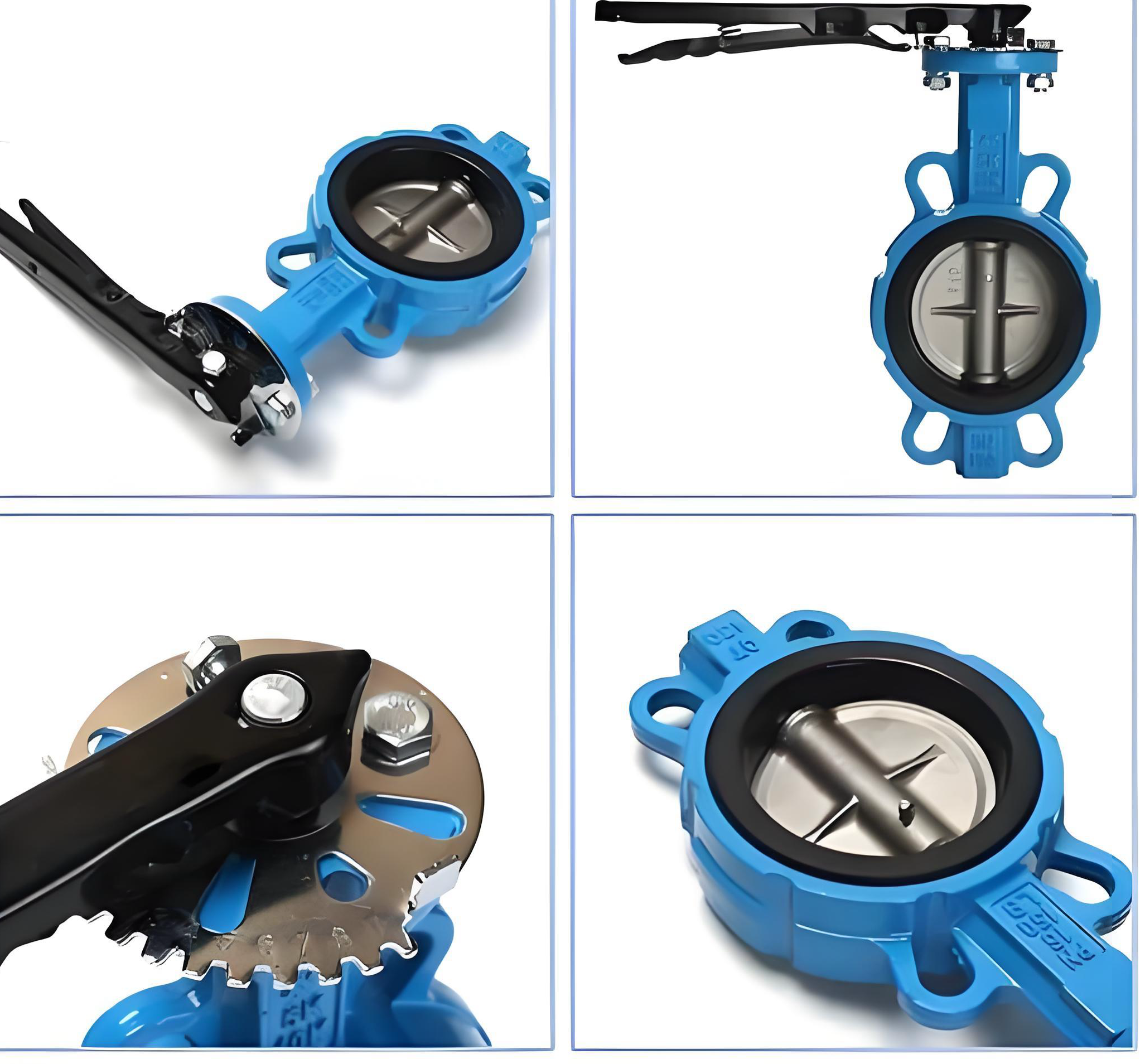

對夾式蝶閥
- D373W-25R（多層次硬密封不銹鋼）
- D341X-1.6C（軟密封，帶蝸輪）
三、安裝技術規范要點
-
法蘭式蝶閥
- 需與管道法蘭對齊，使用螺栓連接兩端法蘭。
- 安裝時注意法蘭密封面清潔、平行，避免偏心受力。
- 適用于大口徑或高壓工況，常用于水利、石化、供熱等系統 。
-
對夾式蝶閥
- 安裝時夾裝于兩管道法蘭之間，使用雙頭螺栓貫穿并緊固。
- 要求管道法蘭間距精確匹配閥門結構長度，否則易泄漏或損壞閥體。
- 結構緊湊、重量輕，適用于空間受限場合 。
-
通用規范
- 執行標準：GB/T 12238-2008（蝶閥通用技術條件）。
- 壓力等級：常見 PN1.0 / PN1.6 MPa（10公斤）。
- 工作溫度：軟密封 ≤100–120℃，硬密封可達 400℃ 。
