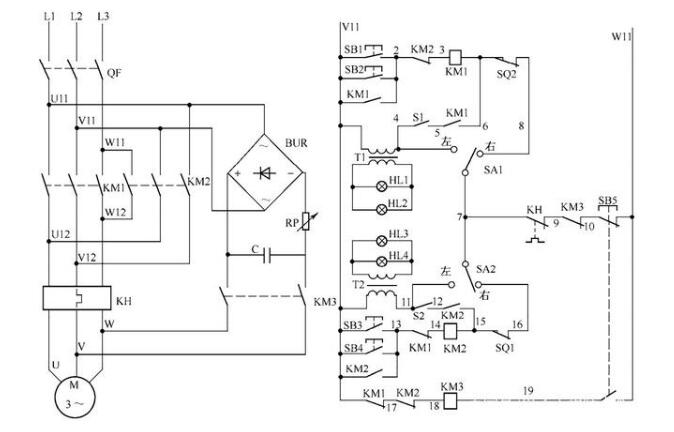

電動閥門控制電路如圖所示：

電路工作原理

狀態(tài)選擇

當電路處于熱備用狀態(tài)時，可以通過選擇 SA1、SA2 的開關位置確定主電路受控或不受控。當SA1(SA2)位于左邊時，KM1(KM2)的線圈退出運行；當SA1(SA2)位于右邊時，KM1 (KM2)的線圈投入運行。當SA1(SA2)位于左邊時，信號指示燈點亮，操作人員或檢修人員可以利用這一擋檢查控制電路是否得電；當SA1(SA2)位于右邊時，信號指示燈不亮，只有在啟動閥門電動機后，信號指示燈HL1、HL2(HL3、HL4)才會閃爍發(fā)光。

電動閥門開啟

合上電源開關QF，將選擇開關SA1置于右邊，按下SB1(或SB2)，電流依次經過V11→SB1(或SB2)→KM2的接點(2—3)→KM1線圈→SQ2→SA1→KH的接點(7—9)→KM3的接點(9—10)→SB5→W11，KM1線圈得動作并自鎖，閥門電動機旋轉，打開閥門。在KM1的接點(5—6)接通后，閃光開關S1工作，紅燈HL1和綠燈HL2作閃光指示。當閥門開到極限位置時，SQ2斷開，KM1的線圈失電，其主觸頭復位，閥門電動機的電源被斷開，閥門電動機停止工作。

電動閥門關閉

將選擇開關SA2置于右邊，按下SB3(或SB4)，電流依次經過V11→SB3(或SB4)→KM1的接點(13—14)→KM2線圈→SQ1→SA2→KH的接點(7—9)→KM3的接點(9—10)→SB5→W11，KM2線圈得吸合并自鎖，閥門電動機旋轉，關閉閥門。在KM2的接點(12—15)接通后，閃光開關S2工作，紅燈HL3和綠燈HL4作閃光指示。當閥門關到極限位置時，位置開關SQ1斷開，KM2的線圈失電，其主觸頭復位，閥門電動機的電源被斷開，閥門電動機停止工作。

手動定位

在閥門開啟或關閉過程中，可隨時按下停機按鈕SB5，其常閉接點斷開，使KM1或KM2的線圈失電釋放，電動機失電。同時，SB5的常開接點(19—W11)閉合，KM3線圈得電吸合，其接點(9—10)斷開，防止KM1或KM2誤動作，KM3的主觸頭閉合，使橋式整流器的輸出和電容器的儲能同時作用于電動機的繞組，產生制動力矩，使電動機瞬時停轉。這樣，可以使閥門準確無誤地按要求停到指定的位置。
