產品名稱：多回轉閥門電動裝置z30_24w[ 2022-12-08 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

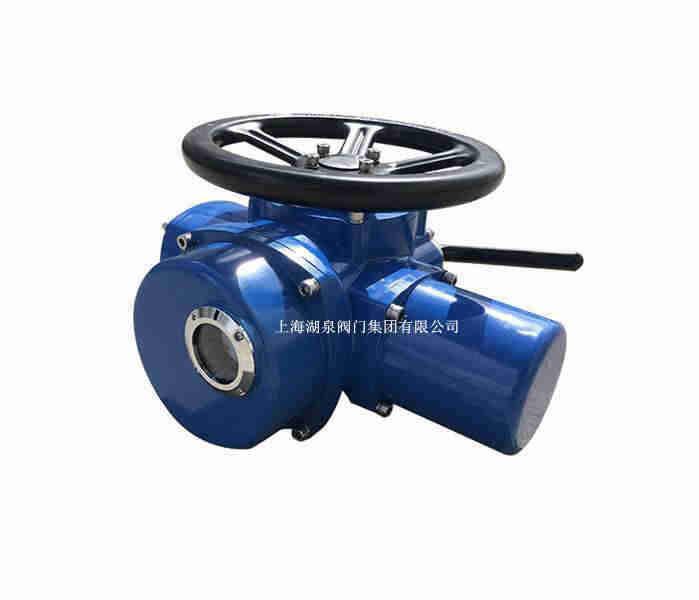

一、多回轉閥門電動裝置z30_24w產品介紹
上海湖泉閥門集團有限公司 DZW/Z多回轉戶外型閥門電動裝置(又稱電動執行機構、電動執行器、電動頭),我公司產品實行三包,售后服務優良,產品終身保修歡迎咨詢洽談。為半自動切換,手動時需扳手柄切換,手動狀態轉變?yōu)殡妱訒r則自動運行。它由手柄、切換件、直立桿、離合器、壓簧等組成,是閥門實現開啟、關閉或調節控制的驅動設備。按使用環境分為戶外型、防爆型、整體型、整體防爆型、調節型、調節防爆型。此閥門電動裝置,通稱為Z型.適用于啟閉件做直線運動的閥門。

二、多回轉閥門電動裝置z30_24w使用環境及主要技術參數
1、供電電源：常規為交流 AC 380V±10% 50Hz。其余電壓訂貨時需作特殊說明。
2、環境溫度：-20℃～+60℃；
3、平均相對濕度：≤95％（+25℃）；
4、大氣壓力：80kPa～106kPa；
5、防護等級：IP65 特殊訂貨 IP67/68；
6、工作制：電機為 S2-10/15 短時工作制，F(xiàn) 級絕緣。
7、調節量信號：輸入 4～20mA DC，輸出 4～20mA DC；
8、基本誤差：≤1%；
9、行程重復誤差：≤±3%；
10、無強烈震動和沖擊的地方,無破壞金屬和絕緣材料的腐蝕性氣體、非爆炸型環境的地方；
11、法蘭連接標準：JB2920、GB12222、ISO5211、GB12223。
注：如客戶需要，本廠可定制其他轉速 12/36/48r/min 等。

型號規格	公稱轉矩（N·m）	公稱推力（KN）	最大閥桿直徑	最大轉圈數（圈）	手動速比	輸出轉速（r/min）	電機功率（KW）	參考重量（Kg）
Z5	50	20	28	60	1:1	12	0.12	28
Z10	100	40	28	60	1:1	24/36	0.25/0.37	45
Z15	150	40	28	60	1:1	24/36	0.37/0.55	50
Z20	200	100	40	60	1:1	18/24	0.37/0.55	55
Z30	300	100	40	60	1:1	18/24	0.55/0.75	58
Z45	450	150	48	120	1:1 (20:1)	24/36	1.1/1.5	110
Z60	600	150	48	120	1:1 (20:1)	24/36	1.5/2.2	120
Z90	900	200	60	120	1:1 (25:1)	24/36	2.2/3	139
Z120	1200	200	60	120	1:1 (25:1)	24/36	3/4	142
Z180	1800	325	70	150	22.5:1	18/24	4/5.5	250
Z250	2500	325	70	150	22.5:1	18/24	5.5/7.5	255
Z350	3500	700	80	150	20:1	18/24	7.5/10	330
Z500	5000	700	80	150	20:1	18/24	10/15	350
