產品名稱：d943h16dn150電動蝶閥[ 2020-12-22 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、d943h16dn150電動蝶閥產品主要介紹
上海湖泉閥門有限公司D943H-16C DN150法蘭電動蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構，被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。該閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥具有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。二、D943H-16C DN15電動法蘭蝶閥產品特點
1、采用三偏心密封結構，閥座和蝶板幾乎沒有磨損，密封功能更緊密，更緊密。
2、大型蝶板采用桁架結構，強度高，流通面積大，流動阻力小。
3、該閥具有雙向密封功能。它不受安裝期間介質的流動方向的限制，并且不受空間位置的影響。它可以在任何方向安裝。
4、密封圈由不銹鋼制成。它具有硬金屬密封和彈性密封的雙重優點。它在低溫高溫下具有優異的密封性能，具有耐腐蝕，使用壽命長的特點。
5、盤板密封面采用鈷基硬質合金焊接而成，密封面耐磨，使用壽命長。
6、蝶閥驅動單元可在多個工位旋轉90°或180°，方便用戶使用。

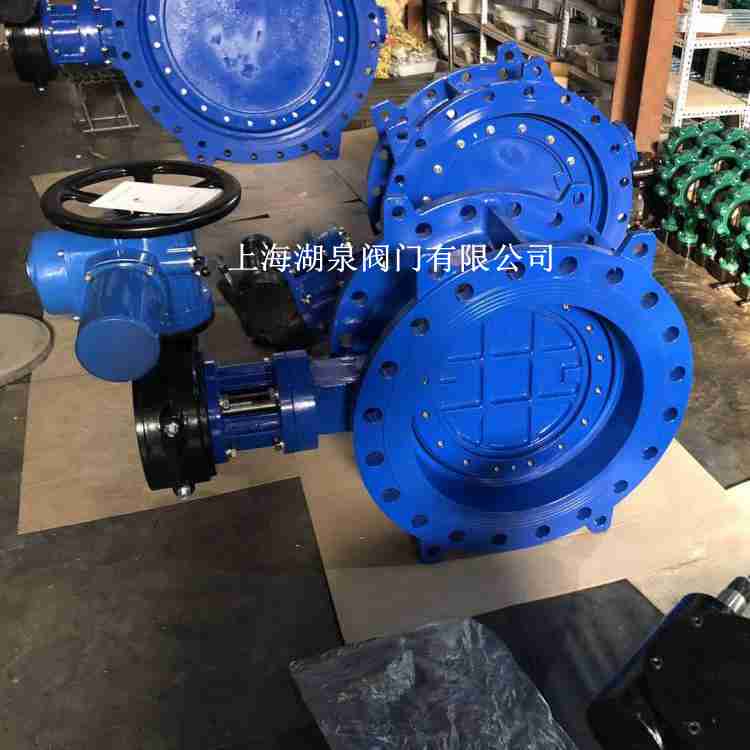

三、D943H-16C DN15電動法蘭蝶閥產品圖
四、D943H-16C-150電動法蘭蝶閥主要連接和尺寸
公稱通徑
DN結構長度L 外形尺寸（參考值） 連接（標準值） 參考
重量kgD943H PN0.6MPa PN1.0MPa mm inch 短 長 H H1 A1 B1 D1 D2 z-d D1 D2 z-d 50 2 108 150 112 350 180 200 140 110 4-14 165 125 4-18 17 65 5/2 112 170 115 370 180 200 160 130 4-14 185 145 4-18 20 80 3 114 180 120 380 180 200 190 150 4-18 200 160 8-18 23 100 4 127 190 138 420 180 200 210 170 4-18 220 180 8-18 25 125 5 140 200 164 460 180 200 240 200 8-18 250 210 8-18 40 150 6 140 210 175 555 270 280 165 225 8-18 285 240 8-22 47 200 8 152 230 208 605 270 280 320 280 8-18 340 295 8-22 60 250 10 165 250 243 680 270 280 375 335 12-18 395 350 12-22 95 300 12 178 270 283 800 380 440 395 350 12-22 400 355 12-22 125 350 14 190 290 310 835 420 420 490 445 12-22 505 460 16-22 181 400 16 216 310 340 915 450 470 540 495 16-22 565 515 16-26 260 450 18 222 330 380 960 480 490 595 550 16-22 615 565 20-26 338 500 20 229 350 410 1020 480 490 645 600 20-22 670 620 20-26 360 600 24 267 390 470 1225 480 660 755 705 20-26 780 725 20-30 540 700 28 292 430 550 1355 640 660 860 810 24-26 895 840 24-30 580 800 32 318 470 640 1470 640 660 975 920 24-30 1015 950 24-33 845 900 36 330 510 710 1545 750 860 1075 1020 24-30 1115 1050 28-33 1050 1000 40 410 550 770 1795 850 860 1175 1120 28-30 1230 1160 28-36 1500 1200 48 470 630 890 1965 850 900 1405 1340 32-33 1455 1380 32-39 2000 五、D943H-16C-150電動法蘭蝶閥結構圖
