產品概述與型號解析

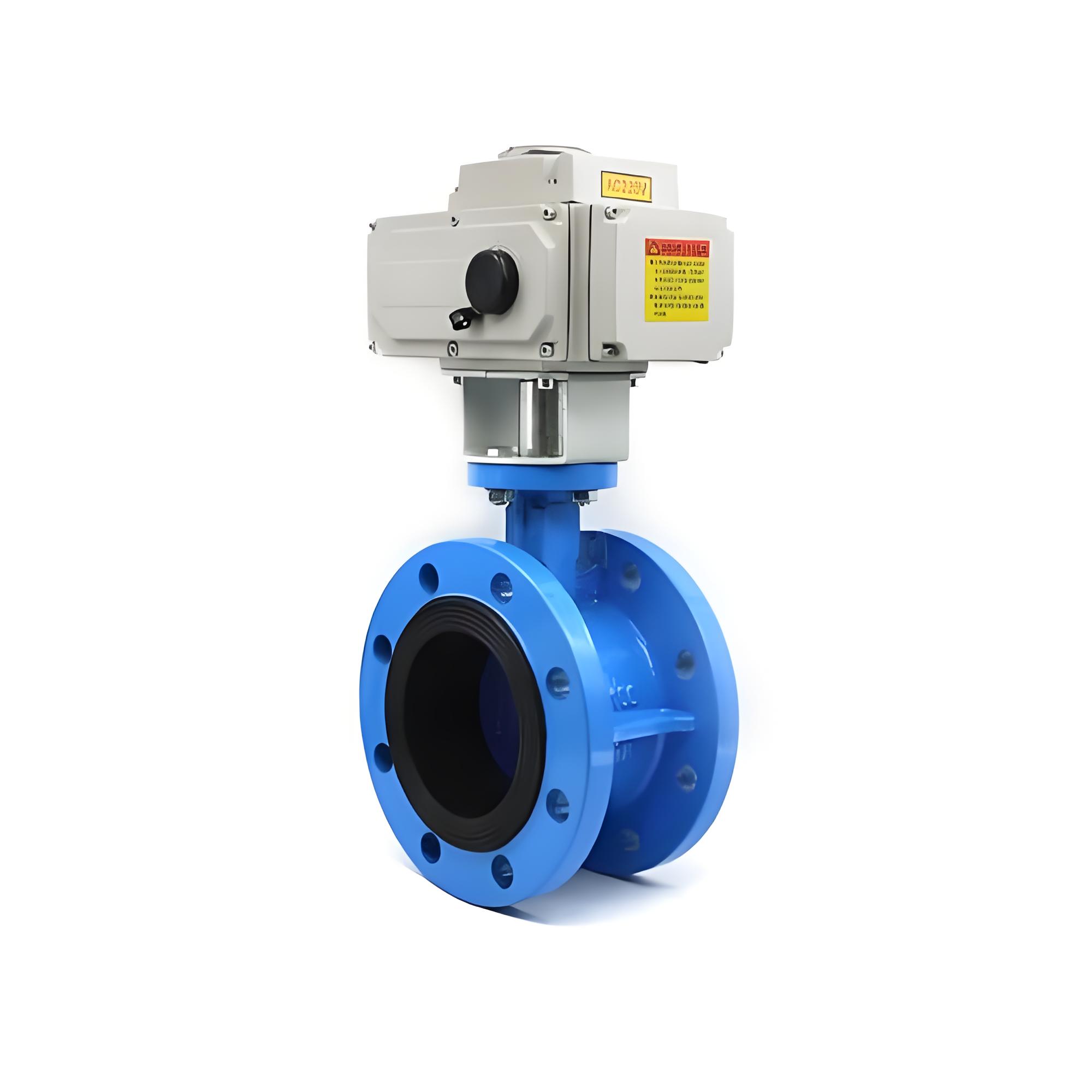

• ‌D941X-10Q‌: “D”代表蝶閥；“9”表示電動驅動；“4”指法蘭連接形式；“1”為垂直板式結構；“X”表示密封形式為橡膠軟密封；“10”代表公稱壓力為PN10（即1.0MPa）；“Q”通常指閥體材質為球墨鑄鐵。‌
• ‌DN600‌: 表示閥門的公稱通徑為600毫米，屬于大口徑閥門范疇，適用于高流量工況。‌
• ‌手電一體‌: 指閥門同時具備電動與手動兩種操作模式。電動模式用于常規自動化控制，手動模式可作為備用或在斷電等緊急情況下使用。‌

主要技術參數與性能特點

• ‌結構與材質‌

  • ‌閥體材質‌: 主要采用球墨鑄鐵（QT450），具有良好的機械性能和耐腐蝕性。‌
  • ‌連接形式‌: 法蘭連接，便于在管道系統中安裝與拆卸。‌
  • ‌密封設計‌: 采用橡膠軟密封（如EPDM、NBR），確保關閉時的嚴密性，適用于水、空氣、弱酸堿介質等。‌
  • ‌閥板與閥軸‌: 閥板常為球墨鑄鐵或不銹鋼，閥軸多為不銹鋼或碳素鋼，確保結構強度與耐磨性。‌

• ‌驅動與控制性能‌

  • ‌電動執行機構‌: 電源支持AC220V、DC24V等多種規格。‌智能型執行機構支持4～20mA DC信號輸入輸出，可實現比例調節與精確定位，滿足自動化控制需求。‌
  • ‌操作角度‌: 蝶板旋轉范圍為0°至90°，90°時為全開狀態。‌
  • ‌動作時間‌: 根據型號不同，全行程動作時間可選（如9秒、15秒、30秒、60秒等）。‌
  • ‌手動操作‌: 附帶手柄，可在必要時進行手動啟閉。‌

• ‌環境適應性‌

  • ‌工作溫度‌: 閥座密封材料（如EPDM）通常適用于≤80℃的介質溫度。‌環境溫度適應范圍一般為-20℃至+60℃，特殊型號可達-30℃至+80℃。‌
  • ‌防護等級‌: 標準防護等級可達IP67，戶外型或防爆型可選更高防護等級。‌
  • ‌適用介質‌: 水、海水、空氣、天然氣及弱酸堿介質等。‌

 核心優勢與應用價值

• ‌一體化與智能化控制‌: 智能一體化裝置集成了信號反饋與比例調節功能，無需人工干預即可實現位置自鎖與高精度控制，簡化了系統連線并提升了穩定性與響應速度。‌
• ‌緊湊設計與易維護‌: 外殼設計精小流暢，體積小、重量輕，便于在管道上安裝與后期維護，通常無需額外機械加工即可安裝。‌
• ‌高效節能與低流阻‌: 采用垂直板式結構，開啟時流阻小，壓力損失低，有利于實現大流量控制并節約運行能耗。‌
• ‌安全可靠與多功能‌: 執行機構內置多重保護裝置，防止因操作不當或過載造成損壞。‌12產品類型齊全，包括普通型、智能型、帶電位計型等，可滿足不同場景需求。‌
• ‌廣泛適用性與經濟性‌: 適用于多種工業系統的流體控制，其整體造價相對較低，且可替代閘閥與止回閥的組合使用，有助于降低管網建設成本。‌

 安裝與使用注意事項

• ‌電源與接線‌: 務必確認輸入電壓正確，并接對電源相序，以防損壞執行機構。‌
• ‌操作安全‌: 通電時禁止進行手動操作。‌禁止超負荷使用電動執行機構。‌
• ‌環境防護‌: 戶外使用時，建議為電動執行機構外加防護蓋，以防老化。‌開蓋維護后應擰緊密封螺絲，防止進水或灰塵進入。‌
• ‌安裝環境‌: 請不要安裝在易爆氣體周圍。‌
• ‌維護責任‌: 非專業或未經授權的改動與維修可能影響產品責任認定。‌
