產品名稱：dn500電動蝶閥廠家報價[ 2022-09-13 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

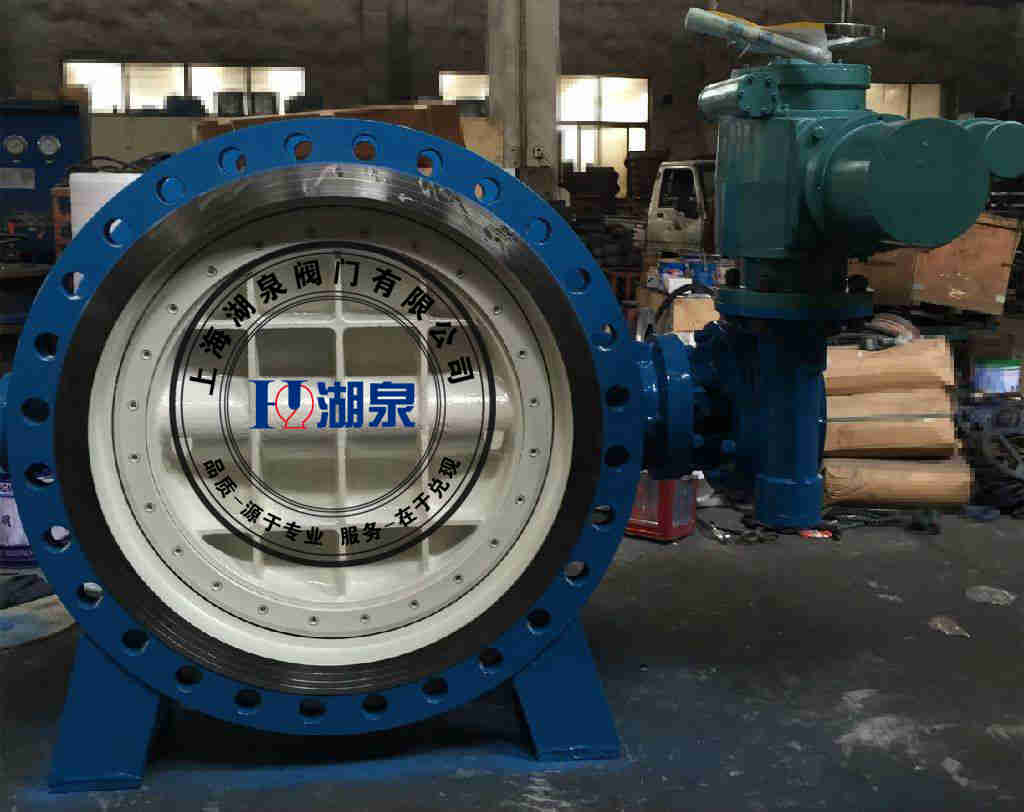

一、dn500電動蝶閥廠家報價產品介紹

上海湖泉閥門集團有限公司電動蝶閥簡要描述:不銹鋼電動蝶閥,雙偏心法蘭式蝶閥結構緊湊,90°回轉開關輕松,密封可靠,使用壽命長,被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系...耐腐蝕蝶閥采用PTFE/PFA與閥體,閥座,閥板一體化模壓結構;法比亞閥業生產的耐腐蝕蝶閥適用在各種濃度的王水,硫酸,鹽酸,氫氟酸和各種有機酸,強酸,強氧化劑等介質，產品質量穩定可靠,、體積小、重量輕、材料耗用省,安裝尺寸小,開關迅速、90°往復回轉,驅動力矩小等特點,用于截斷、接通、調節管路中的介質。

二、dn500電動蝶閥廠家報價產品特點

產品型號：D971F、D641H、D373H 公稱通徑：50~1800mm 材質：鑄鐵、碳鋼、不銹鋼等壓力范圍：0.6~2.5MP電動不銹鋼法蘭蝶閥廠家適用溫度：≤180℃、≤425℃,它的閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能，、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，具有優良的密封性能，具有耐腐蝕,使用壽命長等特點，碟板密封面采用堆焊鈷基硬*金，密封面耐磨損，使用壽命長，蝶板采用絎架結構，強度高，過流面積大，流阻小，本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝，驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

三、dn500電動蝶閥廠家報價主要零件材料

零件名稱	材料
閥體	304、WCB、QT450-10、HT200、HT250
蝶板	304、WCB、QT450-10、HT200、HT250
閥軸	2Cr13
密封圈	丁腈耐油橡膠
填料	柔性石墨
制造標準	GB/T 122387-89
法蘭標準	GB9113-2000、GB17241.6-1998
結構長度標準	GB12221-89
檢驗標準	GB/T 13927-92

DN	L	H	HO	A	B	0.6MPa		1.0MPa		1.6MPa
DN	L	H	HO	A	B	DO	n-Фd	DO	n-Фd	DO	n-Фd
50	43	63	438	125	125	110	4-14	125	4-18	125	4-18
65	46	70	453	125	125	130	4-14	145	4-18	145	4-18
80	46	83	478	125	125	150	4-18	160	8-18	160	8-18
100	52	105	519	125	125	170	4-18	180	8-18	180	8-18
125	56	115	713	325	245	200	8-18	210	8-18	210	8-18
150	56	137	749	325	245	225	8-18	240	8-22	240	8-22
200	60	164	843	325	245	280	8-18	295	8-22	295	8-22
250	68	206	947	363	313	335	12-18	350	12-22	355	12-26
300	78	230	1013	363	313	395	12-22	400	12-22	410	12-26
350	78	248	1046	363	313	445	12-22	460	16-22	470	16-26
400	102	289	1135	363	313	495	16-22	515	16-26	525	16-30
450	114	320	1328	465	439	550	16-22	565	20-26	585	20-30
500	127	343	1226	546	481	600	20-22	620	20-26	650	20-33
600	154	413	1394	546	556	705	20-26	725	20-30	770	20-36
700	165	478	1534	546	556	810	24-26	840	24-30	840	24-36
800	190	525	1159	546	556	920	24-30	950	24-33	950	24-39
900	203	585	1748	617	706	1020	24-30	1050	28-33	1050	38-39
1000	216	640	1805	632	706	1120	28-30	1160	28-36	1170	28-42
1200	254	755	2035	632	706	1340	32-33	1380	32-39	1390	32-4
